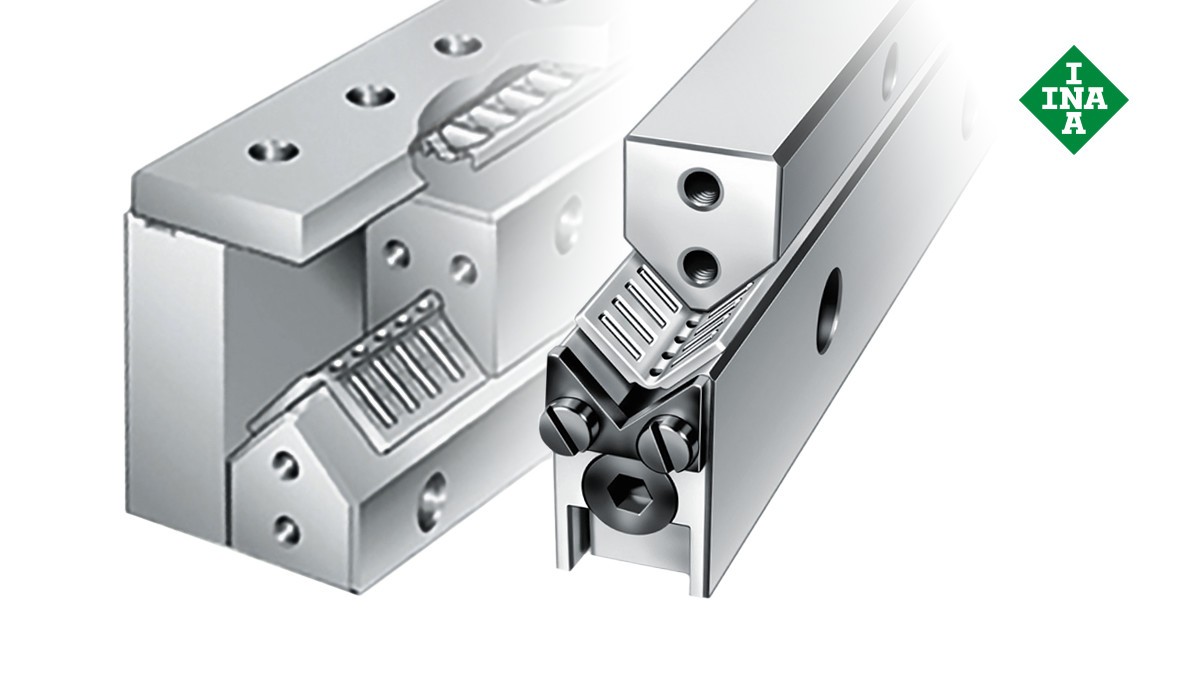

帶楔形塊和折角保持架的ML和V導軌
基本型包括具有可調節拉銷和成角度的滾針平保持架的一對ML/V導軌。這些導軌由拉銷預加載，因此拉銷在導軌的整個長度上均勻地施加預加載應力。拉銷表面的斜率為1.5 %。如果拉銷移動1mm，高度就會產生15μm的變化。導軌的質量等級為Q6和Q10。所用的保持架是金屬或塑料制成的雙列成角度的滾針平面保持架。
基本型包括具有可調節拉銷和成角度的滾針平保持架的一對ML/V導軌。這些導軌由拉銷預加載，因此拉銷在導軌的整個長度上均勻地施加預加載應力。拉銷表面的斜率為1.5 %。如果拉銷移動1mm，高度就會產生15μm的變化。導軌的質量等級為Q6和Q10。
所用的保持架是金屬或塑料制成的雙列成角度的滾針平面保持架。
